Ультракүлгін озон детекторы

PTM600OZ ультракүлгін озон детекторы

Жалпы сипаттама

УК озон детекторы ауадағы немесе оттегідегі озон құрамын өлшеуге арналған микропроцессор негізіндегі қос сәулелі фотометр (УК 254 нм).

Үлгі газындағы озон құрамын бағалау үшін УВОЗОН ДЕТЕКТОРЫ өлшеу арнасындағы ультракүлгін сәулеленуді, анықтамалық арнадағы ультракүлгін сәулеленуді, кюветтегі температура мен қысымды өлшейді.

Озон анализаторында нақты уақыттағы озон концентрациясын көрсететін сенсорлық экран жұмыс интерфейсі бар. Сондай-ақ сенсорлық экранда қысым мен температура компенсациясының дисплейі бар. Жоғары концентрация (г/Нм3) диапазоны үшін ол озон генераторының шығысын нақты уақытта көрсете алатын ағынды енгізу функциясына ие. Негізгі құрамдас нөлдік дрейфтің анықтау дәлдігіне әсер етуіне жол бермеу үшін жоғары жарық өткізгіштік кварцы бар ұзақ қызмет ететін ультракүлгін жарық жүйесін қабылдайды. Жабдықтың 24 сағат үздіксіз жұмыс істеуін қамтамасыз ету үшін нөлдеу кезінде озон енгізуді жабудың қажеті жоқ.

Озон концентрациясы әріптік-сандық дисплейде озонның пайыздық салмағында (%wt/wt), үлгі газының қалыпты текше метріне озон граммымен (г/Нм3) немесе ppmv (AQ: g/m3 немесе ppm) көрсетіледі. Концентрация бірлігін жұмыс кезінде өзгертуге болады.

Қосымша өзгертілетін параметрлер басқалардың арасында:

Қысымды көрсету бірлігі (кПа)

Дабыл параметрлері (жоғары/төмен шек)

Тасымалдаушы газдың табиғаты: ауа немесе оттегі (PSA қоса)

RS-485 интерфейсінің параметрлері

4-20MA  сигнал шығысы

Орнату және қуат қосу

Үлгі газды қосу үшін 6 x 4 мм PTFE түтігін пайдалану керек (сұраныс бойынша жеткіземіз). Газ үлгісін үлгі газ сүзгісі («IN») арқылы қосу керек. Концентрацияны өлшеудің уақыттық кешігуі байланысты

а) үлгі газының шығыны,

б) анализаторға дейінгі түтік ұзындығы;

в) құбырдың көлденең қимасы (6х4 мм құбырды ұсынамыз, артық емес!),

г) анализатордың өзінің уақыттық кешігуі. Ұсынылған ағын жылдамдығы .2 - 1 л/мин уақыт кідірісі 6 x 4 мм құбыр ұзындығы 2 м болғанда 2 - 0,4 с болады.

Келесі сызбалар ықтимал конфигурацияларды көрсетеді:

Сынама алу әдісі: оң қысымды сынама алу;

Дисплей интерфейсі: 4,3 дюймдік сенсорлық экранның жұмыс интерфейсі;

Мазмұн интерфейсі: Озон концентрациясы, температура, қысым;

Көмекші функциялар: температуралық компенсация, қысымды компенсациялау;

Дисплей бірлігі: г/Нм3, мг/НЛ қосымша;

Дисплей ажыратымдылығы: 0,01г/Нм3;

Газ шығыны: 0,5L±0,2L/мин;

Кіріс қысымы:<0,1МПа;

Концентрация қатесі: максимум 0,5% FS;

Сызықтық қате: максимум 0,5% FS;

Нөлдік дрейф:<± 0,3%. FS;

Реакция уақыты: ≤ 1 секунд;

Қоршаған орта температурасы: -30~80 ℃;

Құбырдың интерфейс әдісі: жылдам қатайту (тот баспайтын болат);

Айналым сынамасының диаметрі: Φ 6 (6мм * 4мм);

Байланыс әдісі: RS-485;

Шығыс режимі: 4-20мА (белсенді);

Қуат көзі: 24В тұрақты ток;

Өлшемі: 120мм (биіктігі) × 160мм (ені) × 60мм тереңдігі;

Ескертпе: 1мг/л=1г/м3=467PPM;

Тегін кепілдік: 24 ай (хост үшін);

Стандартты конфигурация: коррозияға қарсы шығын өлшегіш, озон шығаратын деструктор, озон қабылдау (шаң) сүзгісі.

Өнімнің ерекшеліктері:

Өлшеу ерекшеліктері: нөлдік нүктелік автоматты реттеу функциясы бар патенттелген технология, қос жолды ультракүлгін жұту принципі, шетелдік ұзақ өмір сүретін ультракүлгін жарықдиодты жарық көзі, үздіксіз жұмыс, анықтау концентрациясының тұрақтылығын қамтамасыз ету.

Сынақ әдісі: қос жолды ультракүлгін жұту әдісі, ұзақ өмір сүретін жарық көзі жүйесі, жоғары өлшеу дәлдігі.

Өлшеу принципі: Ламберт Беер заңы бойынша дәл өлшемдер фотометриялық жұтылу принципі арқылы жүргізіледі.

Жарық көзі жүйесі: Шетелдік ұзақ қызмет ететін ультракүлгін жарық көзі жүйесі (линиві бар ультракүлгін жарықдиодты жарық көзі), 2 жыл тегін кепілдігі бар.

Қолданылуы: Су өткізбейтін авиациялық тығындармен жабдықталған үй ішінде орнату және пайдалану ұсынылады.

Жеңіл бассейн жүйесі: бөлек жарық бассейнінің технологиясы, ағып кетпейтін, жоғары қысымға төзімділік және жоғары ағынды үлгілеу газының әсеріне төзімділік.

Интеллектуалды өтемақы: орнатылған температура мен қысым компенсациясы және дисплей, автоматы бар

Құрылым

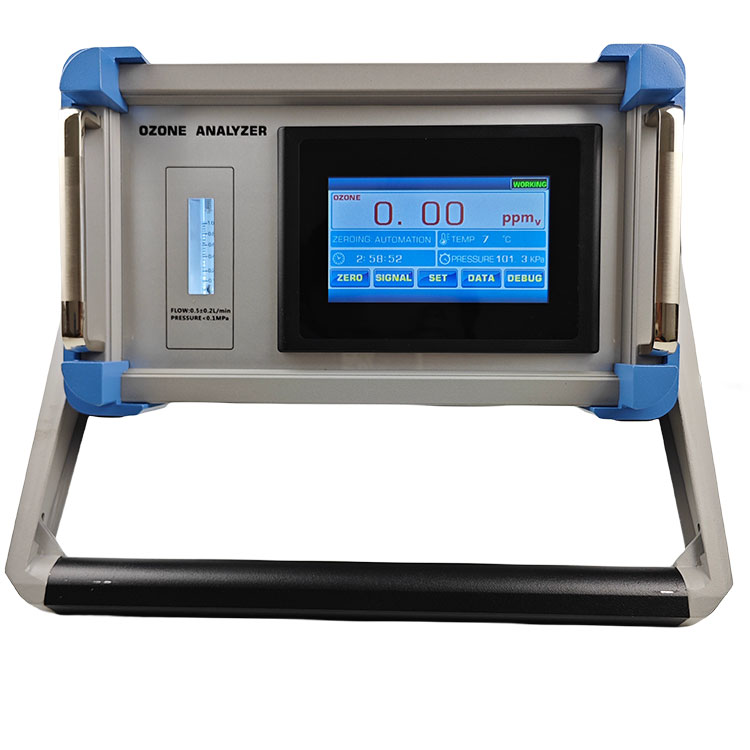

Дисплей тақтасы және дисплей экраны

Қуат кірісі, сигнал шығысы, озон кірісі, озон шығысы

Қуат кірісі:

Сигнал терминалының шығысы:

Байланыс және процесс

УК ОЗОН ДЕТЕКТОРЫ, параллель тармақты таңдау қосылым диаграммасы

(Ескертпе: Озон шығарындыларын жою құрылғысынан өткеннен кейін осы қосылу процесін, сынамаларды бөлек алуды және атмосфераны шығаруды пайдалану ұсынылады.)

УК ОЗОН ДЕТЕКТОРЫ, сериялық үлгілерді алу қосылым диаграммасы

(Ескертпе: Осы қосылу процесін пайдаланған кезде, озон генераторының шығыс құбырындағы қысым тұрақты болуы керек екенін ескеру маңызды. Кірістірілген қысым таратқыштың компенсациясы анықталған озон концентрациясы мәнінің белгілі бір ауқымда ауытқуына әкеледі.)

Үлгі: УК ОЗОН ДЕТЕКТОР

Өлшем диапазоны: 0-300г/Нм3

Қосымша диапазон: 0-300г/Нм3, 0-100г/Нм3, 0-50г/Нм3;

Жарық көзінің қызмет ету мерзімі: шамамен 30000-50000 сағат;
