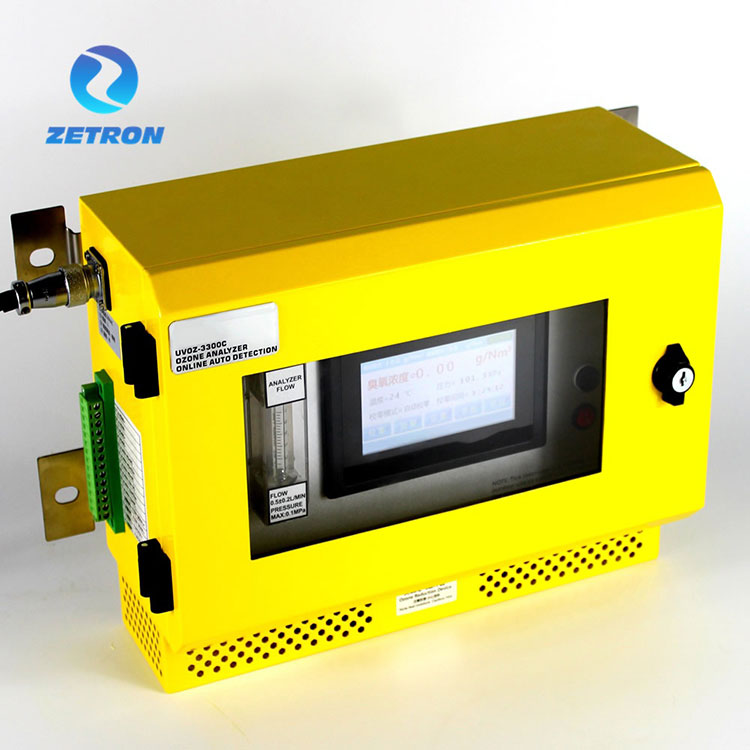

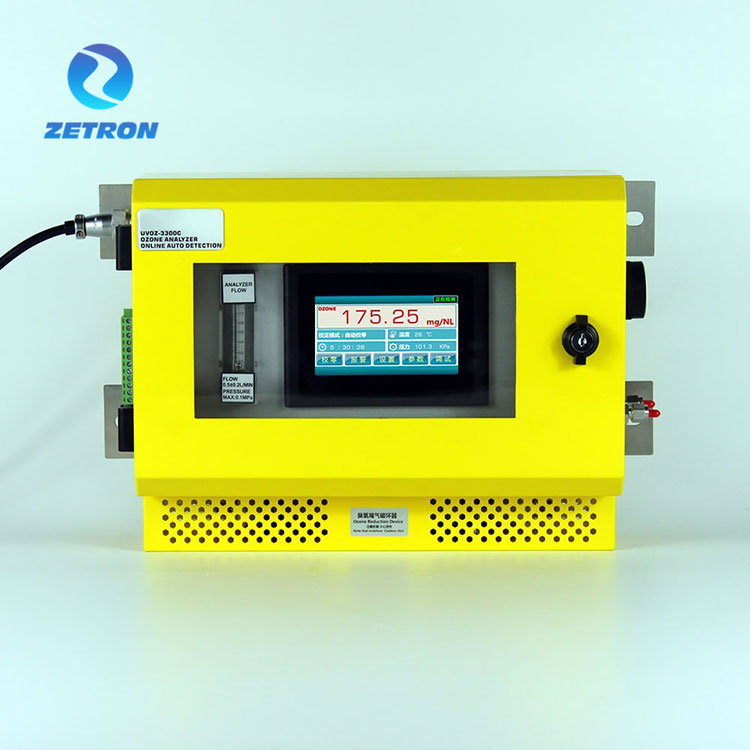

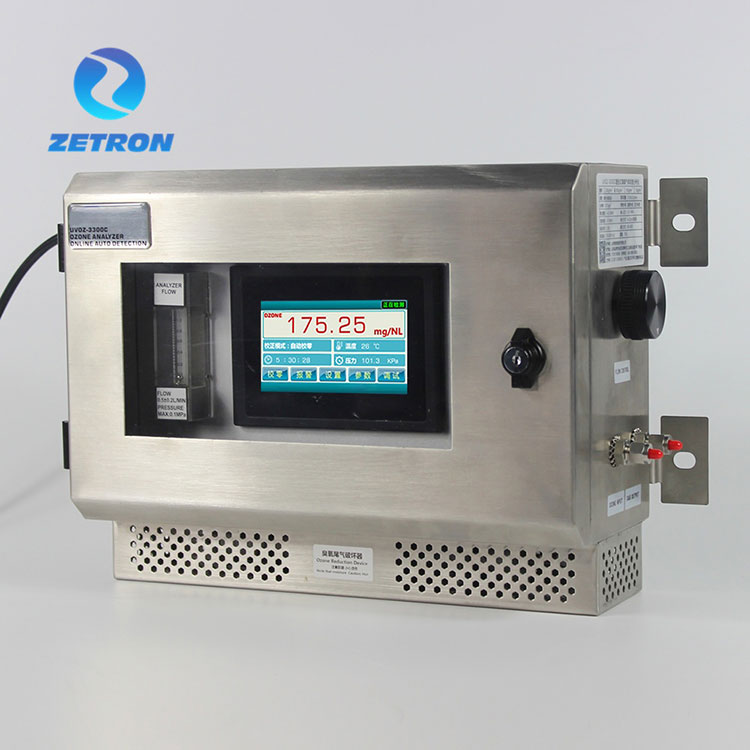

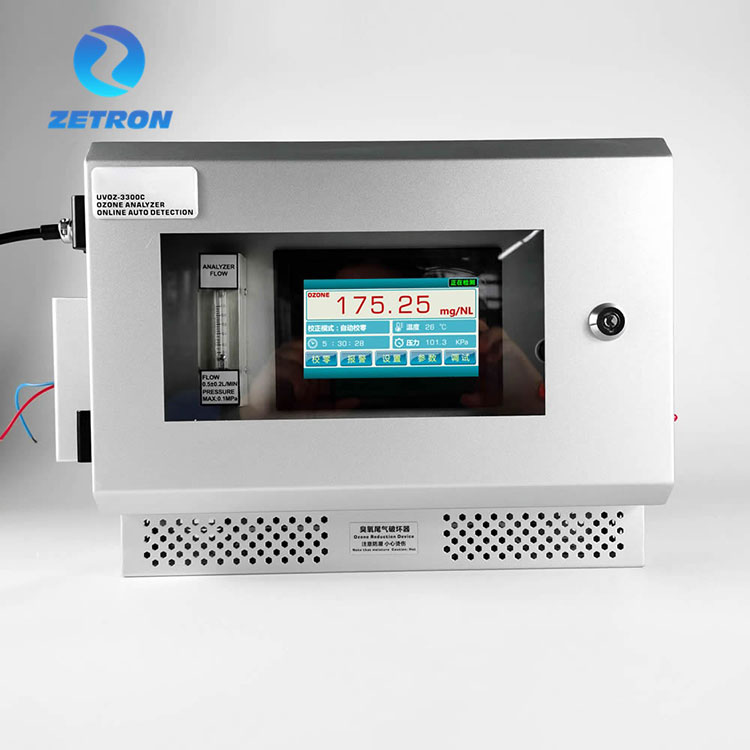

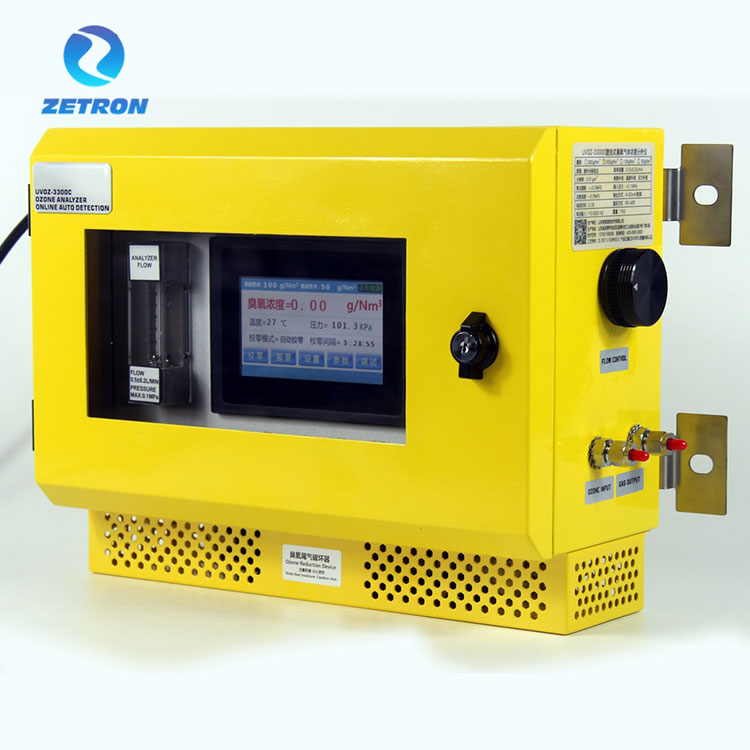

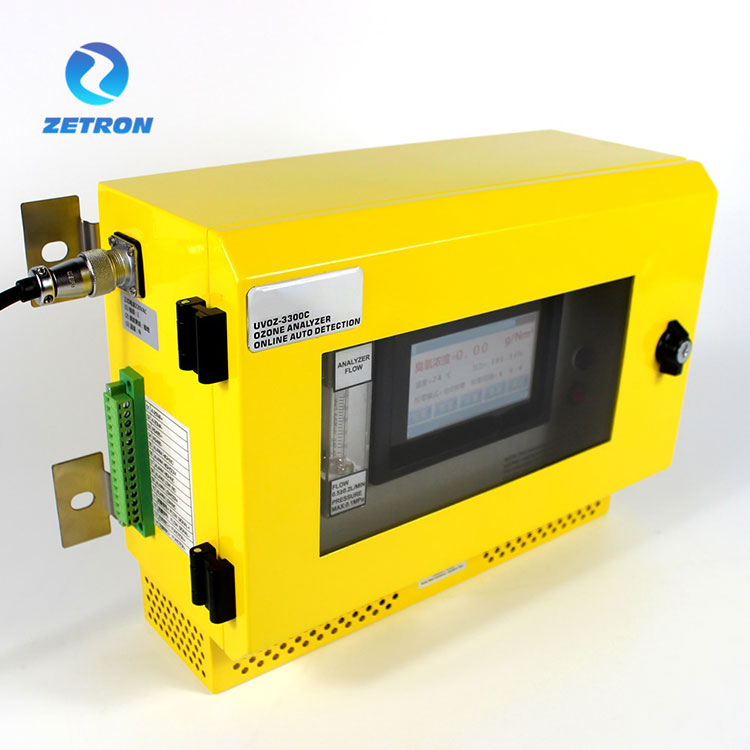

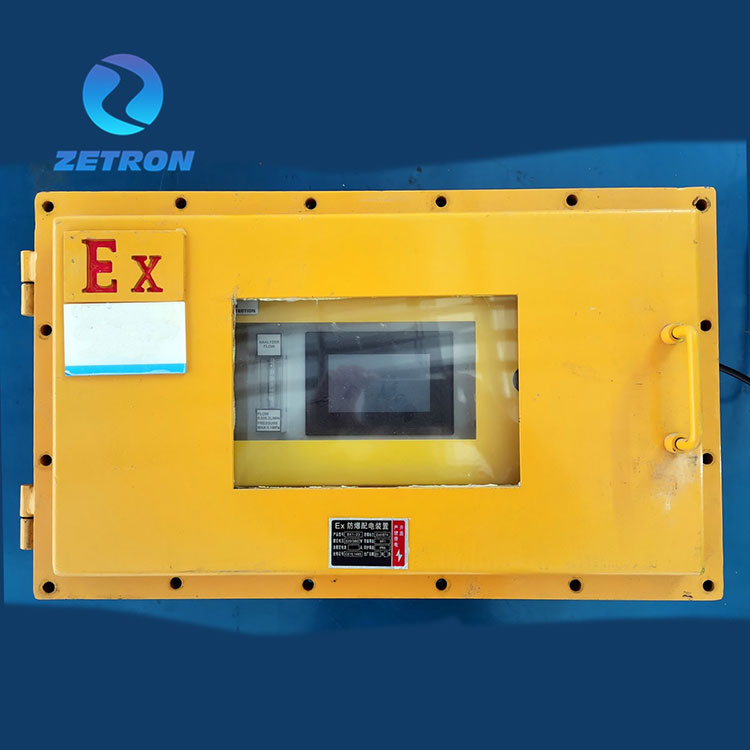

Қабырғаға орнатылған озон анализаторы

MIC500-OZ Қабырғаға орнатылған озон анализаторы

Ламберт Билл заңына сүйене отырып, анализатор ағымдағы озон концентрациясын есептеу үшін ультракүлгін жұтуға дейінгі және одан кейінгі жарық сигналының қарқындылығының өзгеруін өлшейді. Жабдық лампа түтігін зияткерлік басқару жүйесі және бөлінген фотоэлемент технологиясы бар жетілдірілген қос ультракүлгін сәуле көзі жүйесін қабылдайды, бұл анализатордың жоғары қысымды, газдың ағып кетуіне қарсы, соққыға қарсы қасиеттері бар.

Қабырғаға орнатылған озон анализаторында нақты уақыттағы озон концентрациясын көрсететін сенсорлық экран жұмыс интерфейсі бар. Сондай-ақ сенсорлық экранда қысым мен температура компенсациясының дисплейі бар. Жоғары концентрация (г/Нм3) диапазоны үшін ол озон генераторының шығысын нақты уақытта көрсете алатын ағынды енгізу функциясына ие. Негізгі құрамдас нөлдік дрейфтің анықтау дәлдігіне әсер етуіне жол бермеу үшін жоғары жарық өткізгіштік кварцы бар ұзақ қызмет ететін ультракүлгін жарық жүйесін қабылдайды. Жабдықтың 24 сағат үздіксіз жұмыс істеуін қамтамасыз ету үшін нөлдеу кезінде озон енгізуді жабудың қажеті жоқ.

Озон концентрациясы әріптік-цифрлық дисплейде озон салмағының не пайызында (%wt/wt), үлгі газының қалыпты текше метріне (г/Нм3) озон граммымен көрсетіледі. Концентрация бірлігін жұмыс кезінде өзгертуге болады.

Қосымша өзгертілетін параметрлер басқалардың арасында:

Қысымды көрсету бірлігі (кПа)

Дабыл параметрлері (жоғары/төмен шек)

Тасымалдаушы газдың табиғаты: ауа немесе оттегі (PSA қоса)

RS-485 интерфейсінің параметрлері

4-20MA  сигнал шығысы

Қосымша диапазон және жұмыс режимі

 Техникалық мүмкіндіктер

Құрылым

ҚУАТ КІРІСІ:

ДАЯЛДАРДЫҢ СИНГАЛДЫ ШЫҒУЫ

СИНГАЛДЫҚ ШЫҒЫС

Байланыс және процесс

озон анализаторының белсенді қысымды сынама алу процесінің диаграммасы

Пайдалану нұсқаулығы

【1】.Қолдану шарты

Бұл анализатор үй ішінде орнату және пайдалану үшін пайдаланылады. 5 минут бойы алдын ала қыздырып, содан кейін бір рет нөлге келтіру ұсынылады. Оны 24 сағат бойы онлайн режимінде пайдалануға болады. Пайдалану кезінде қуат пен қоршаған ортаның қауіпсіздігіне назар аударыңыз. Ол ультракүлгін жарықдиодты жарық көзін бақылау жүйесімен жабдықталған және жүйе жарық көзінің жарықтығына сәйкес реттеледі. Озонсыз нөлдік ауытқу болса, тазалау үшін қолмен нөлге келтіруге болады. Кейде нөлдік ауытқу орын алады, оны елемеуге болады.

【2】 Ескертулер

①Бұл озон анализаторы үй ішінде пайдаланылады және қоршаған ортаны желдетіп, құрғақ, басқа коррозиялық газдарсыз ұстау керек. Атап айтқанда, қоршаған ортада аммиак, хлорсутек, күкіртсутек және басқа газдар болса, коррозиядан дер кезінде қорғалуы керек. Бұл жағдайдан туындаған кез келген мәселе тегін кепілдікке жатпайды.

②Таза және құрғақ озон газына кепілдік беру керек. Ылғалды жерлерде немесе маймен бірге озон газының концентрациясын анықтау қажет болса, құралдың кірісіне шаң, сүзгілер (түтін газы сүзгілері) және ылғалдандырғыштар (электрондық конденсаторлар) орнатылуы керек. Әйтпесе, осы жағдайдан туындаған кез келген мәселе тегін кепілдікке жатпайды.

③Шығарылатын газды жойғыштың шығуын магистральдық құбырға қосуға қатаң тыйым салынады, ал пайдаланылған газды босату немесе жою қажет.

④Егер аспап ұзақ уақыт бойы пайдаланылмаса, қыздырғышты үнемі электрлендіріп отыру керек және құралды ылғалдан қорғау керек.

⑤ Жұмыс күйіндегі пайдаланылған газды жойғыш ынталы болады, қолмен тікелей тиюге қатаң тыйым салынады. Шығарылатын газды жоюға назар аударыңыз, егер ылғал оқшаулау ұзақ уақыт болса, жарамсыз болады. Егер розеткада озон газының асып кетуі байқалса, оны ауыстыру үшін өндірушіге хабарласыңыз.

⑥Кіріс қосылым құбыры PTFE материалын пайдалануы керек.

⑦Өндірушінің ауа сүзгісі шаң бөлшектерін ғана сүзе алады. Егер пайдаланушы озон газын май тұманымен, су тұманымен және басқа құралдармен анықтауы қажет болса, алдын ала өңдеу құрылғысын теңшеу үшін өндірушімен дер кезінде хабарласыңыз.

C. Жұмыс интерфейсі

（жоғары концентрация 0-300г/Нм3   0-200г/Нм3   0-100г/Нм3  0-50г/Нм3）

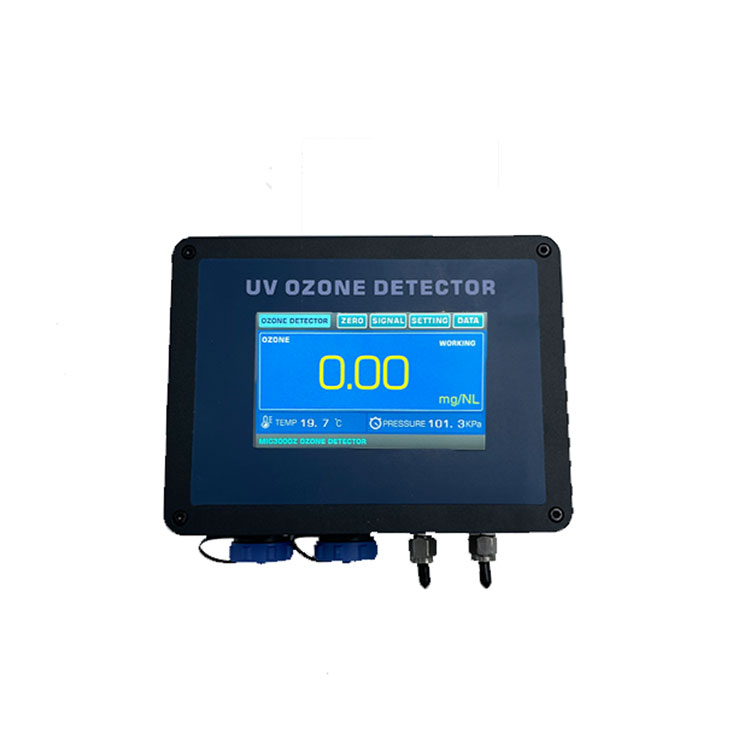

негізгі интерфейс-қалыпты дисплей функциясы

Негізгі экран дисплей интерфейсінің төменгі оң жақ бұрышында «Жұмыс», «калибрлеу» және «қате» көрсетіледі.

●WORKING: сынақ күйін іске қосу

● НӨЛДЕУ: құрал нөлдік калибрлеу жұмысында

●ҚАТЕ: озон анализаторының ақауы. Өндірушіге уақытында хабарласыңыз.

●ЖҮКТЕЛУ: Құрал қосылғаннан кейін ыстық машина жүктеу күйін көрсетеді

Нөлдік мәзір

Пайдаланушылар жағдайға сәйкес «қолмен нөлдік калибрлеу» және «автоматты нөлдік калибрлеу» режимдерін таңдай алады.

Автоматты нөлдік калибрлеу интервалының уақытын пайдаланушылар қажеттіліктеріне сәйкес орнатуы мүмкін.

Озон концентрациясы мәні ≥100г/Нм3 екені анықталғанда, өндіруші 24-96 сағаттық автоматты нөлдік калибрлеу уақытын ұсынады.

Озон концентрациясының мәндерін≤100г/Нм3 анықтау кезінде өндіруші 8-12 сағаттық автоматты нөлдік калибрлеу уақытын ұсынады.

«Бір рет қолмен нөлдік калибрлеу» түймесі іске қосылғанда, озон газының концентрациясының анализаторында нөлдік калибрлеу әрекетін орындайды.

Сигнал мәзірі

Пайдаланушылар өздерінің жағдайына сәйкес «жоғары дабыл нүктелерін» және «төмен дабыл нүктелерін» орната алады. Релелік сигнал шығысының екі жиынтығы бар құрал, пайдаланушылар NO, COM, NC релелік сигналдарының екі жиынтығын қоса алады.

Релелік сигналдарды пайдаланған кезде, релелік сигналдар ең көбі 24 В болатын тұрақты ток кірісі болуы керек екенін ескеру қажет. Релелік сигналдарға 220VAC арқылы тікелей қол жеткізуден аулақ болуға тырысыңыз.

Баптау мәзірі

а. Пайдаланушылар озон концентрациясын есептейтін "ашық" және "жабық" орындарға мәндерді жеткізу үшін "температура компенсациясын" орната алады.

б. Пайдаланушылар озон концентрациясын есептеу арқылы мәндерді «ашық» және «жабық» орындарға жеткізу үшін «қысым компенсациясын» орната алады. Бұл құралдың қысым таратқышы сорғы сынамасын алуды және белсенді қысымды өтеуді қолдайды.

в. Пайдаланушылар жағдайға байланысты құрылғыны төмендегідей таңдай алады:

Қосымша түсініктеме:

G/Nm3 және g/m3 NTP бірліктері стандартты температурадағы озон концентрациясын білдіреді (20℃ мүмкін) және стандартты қысым (101,325 КПа).г/м3 NTP

（NTP- қалыпты температура мен қысым，STP- стандартты температура мен қысым）

g/Nm3 – халықаралық өрнектің өрнегі. Дисплей халықаралық тәжірибеге сәйкес және g/Nm3 концентрациясының өрнек режимін қабылдайды.

DATA мәзірі

Параметр мәзірінің негізгі экранын қараңыз.

Параметр мәзіріндегі деректер мәндері озон анализаторының жұмысын бағалау үшін өндірушінің техникалық персоналы пайдаланатын параметр көрсеткіштерімен бірдей. Бұл параметр беті озон анализаторының қалыпты анықтау және көрсету күйінде екенін анықтау үшін пайдаланылатын қос жолды ультракүлгін жұтылу озон анализаторының әртүрлі параметрлерін көрсетеді.

●UVLED-R: реакция газ жарығы интенсивтілігінің параметрлері болмаған жағдайда ультракүлгін сәуленің көзі болып табылады.

●UVLED-M: анықтау камерасынан (жарық ұяшығы) өткеннен кейінгі ультракүлгін сәуле көзінің жарық қарқындылығының параметрі.

●DATA-ZERO және DATA-ABSR - Билл Ламберт заңына және бағдарлама алгоритміне сәйкес озон анализаторымен алынған параметр деректерінің мәні.

Жүйе күйі: "ҚАЛЫПТЫ" және "ҚАТЕ" озон анализаторының аспап параметрлерін есептеуге сәйкес қалыпты жұмыс істей алатынын анықтай алады.

●Жарық диодты шама – пайдаланушының ағымдағы концентрациядағы өзгерістер негізінде озон газының концентрациясы сенсорының деректерін қайта калибрлеу мүмкіндігі.

Анықтамалық коэффициент ағымдағы ультракүлгін жарықдиодты жарық көзінің газға әсер етпеген кездегі қарқындылығын көрсетеді.

Анықтамалық мән нөлдік калибрлеу кезінде газдан өтпей ультракүлгін жарықдиодты жарық көзінің жарықтандыру қарқындылығының параметрін көрсетеді.

Автоматты реттеу функциясы: аспаптың фоны нөлдік калибрлеу кезінде ультракүлгін жарық диоды жарықтығын (анықтамалық мән) жазады. Ультракүлгін жарық диодының жарықтығы ауытқыған кезде, жүйе ультракүлгін жарық диоды жарықтығын автоматты түрде түзетеді, осылайша озон газының концентрациясы сенсорының нөлдік нүктесі белгілі бір диапазонда автоматты түрде реттеліп, нөлдік нүктеден ауытқуды тиімді болдырмайды.

Түзету мәзірі

Түзету режимінің мәзірі негізгі параметрлер мен параметрлерді реттеуге арналған. Пайдаланушылар құпия сөз мәзіріне кіруге тырыспайды, құпия сөз қатесі белгілі бір уақытқа жеткенде, құрал автоматты түрде көк экранмен құлыпталады.

Бұл операцияның фондық интерфейсі мен параметрлері озон анализаторының "концентрация коэффициенті", "УК-шам жарықтығы", "4-20мА мәні", "температура", "қысым", "фотоэлектрлік қабылдағыш параметрлері", "түзету мәні", "нөлдік мәнге қайтару" сияқты параметрлерін өзгерте және өзгерте алады.

【4】Байланыс нұсқаулары

●4-20MA сингал шығысы

4-20MA сигнал шығысы белсенді шығыс болып табылады. Пайдаланушылар бір чипті компьютер немесе PLC сияқты деректерді жинауға арналған жабдыққа тікелей қол жеткізе алады. 4-20MA сигнал портына кернеуді ешқашан жүктемеңіз.

●RS-485 байланысы（Таңдау функциясы）

ЕСКЕРТПЕ: Сенсорлық дисплейдегі мекенжай параметрі!

●RS-485 байланысы（Таңдау функциясы）

Байланыс режимі: Modbus-RTU(RS－485)；

Байланыс параметрлері: 9600，8，N，1；

Деректер пішімі: он алтылық қабылдау, он алтылық жіберу

Тізілім мәнін оқу:

Деректерді қайтару

Тіркеуді жазу:

Қайтарылатын мән:

7. Техникалық қызмет көрсету

Қалыпты пайдалануда нақты қызмет ету мерзімі сайт ортасына байланысты. Анализаторды 18 айда бір рет қайтару зауыты бойынша калибрлеу ұсынылады (калибрлеу тегін, қайтару және тасымалдау ақысын пайдаланушы көтереді). Қатаң ортада сынақ деректерінің дұрыстығын қамтамасыз ету үшін сенсорды 12 айда бір рет калибрлеу ұсынылады. Төмендегідей техникалық қызмет көрсету элементтері:

(1) Алу жүйесінде ағып кету бар ма; газды қосу құбыры тозған ба; қосқыш бекітілген бе.

(2) Қуат беру желісі мен розетканың босауы немесе сынуы жоқ.

(3)Анализатордың ішінде ағып кету бар ма, озон газының иісі бар ма.

(4) Басқа қалыпсыз мәселе.

Жоғарыда аталған ақаулардың кез келгені орын алса, өндірушіге мүмкіндігінше тезірек хабарлаңыз.

8. Ескертулер

A. Жабдықты бөлшектеуге және жинауға қатаң тыйым салынады. Жапсырмалар қолданыста сақталуы керек, әйтпесе ешқандай кепілдік болмайды.

B. Техникалық қызмет көрсетуде жұмыс істеу үшін кәсіби адам болуы керек.

C. Жабдықты ашу кезінде өз бетінше бөлшектемеңіз және қажетсіз зақымдануды болдырмаңыз.

D. Жабдықты таза ұстаңыз, экранды сызатпау үшін қатты заттармен экранды ұстамаңыз.

E. Жабдық жақын кезде қуат көзін өшіріп, ылғалдың алдын алыңыз.

F. Қалыпты жағдай туындаған жағдайда қуат көзін өшіріп, газ көзін дереу өшіріп, өндірушіге дер кезінде хабарласыңыз.

9. Сақтау орны

Құралды жақсы желдетілетін, құрғақ және коррозияға ұшырамайтын ортада, қоршаған ортаның температурасы -10℃～＋40℃，, салыстырмалы ылғалдылығы 80% аспайтын жерде сақтау керек. Салыстырмалы ылғалдылығы 80%-дан аспайтын сынама газы және газ температурасы -50℃～＋80℃ болуы керек.

10. Жарамдылық мерзімі

Өнімнің қызмет ету мерзімі электрондық құрылғының қартаю дәрежесіне байланысты. Ескірген электрондық құрылғыны ауыстырғаннан кейін өнімді қалыпты түрде пайдалануға болады.

Сынақ ауқымы:	□0-300г/Нм3	□0-200г/Нм3	□0-100г/Нм3
	□0-50г/Нм3	□0-1000 бет/мин
Дисплей ажыратымдылығы:	□0,01г/м   ескертпе: 1мг/л=1г/м3=467ppm
Дисплей бірлігі:	□г/Нм3  □мг/НЛ   □%WT
Іріктеу әдісі:	□белсенді қысым үлгісін алу   □сорғымен сынама алу
Мазмұн интерфейсі:	□озон концентрациясы   □температура компенсациясы
	□қысым компенсациясы
Жарық көзі өмір:	Шамамен 30000-50000 сағат
Дисплей интерфейсі:	4,3 дюймдік сенсорлық экран жұмыс интерфейсі
Көмекші функция:	температура мен қысымды өтеу
Сынама алу ағыны:	0,5л±0,2л/мин
Кіріс қысымы:	<0,1МПа
Шоғырлану қатесі :	< 0,3％FS
Сызықтың ауытқуы :	< 0,2％FS
Нөлдік дрейф:	<±0,3%.FS
Жауап беру уақыты:	сигнал 0,03С, көрсету 0,3С.
Қоршаған орта температурасы :	-20～50℃；
Сериялық қосылымның сынама калибрі:	Айналып үлгі алуΦ6 (6*4мм жылдам бұралу интерфейсі) Айналып үлгі алуΦ8 (8*6мм жылдам бұралу интерфейсі)
Байланыс режимі:	RS-485
Шығару режимі:	4-20мА
Релелік сигнал:	Жоғары дабыл, Төмен дабыл
Нәр беруші:	Айнымалы ток 110-220В；

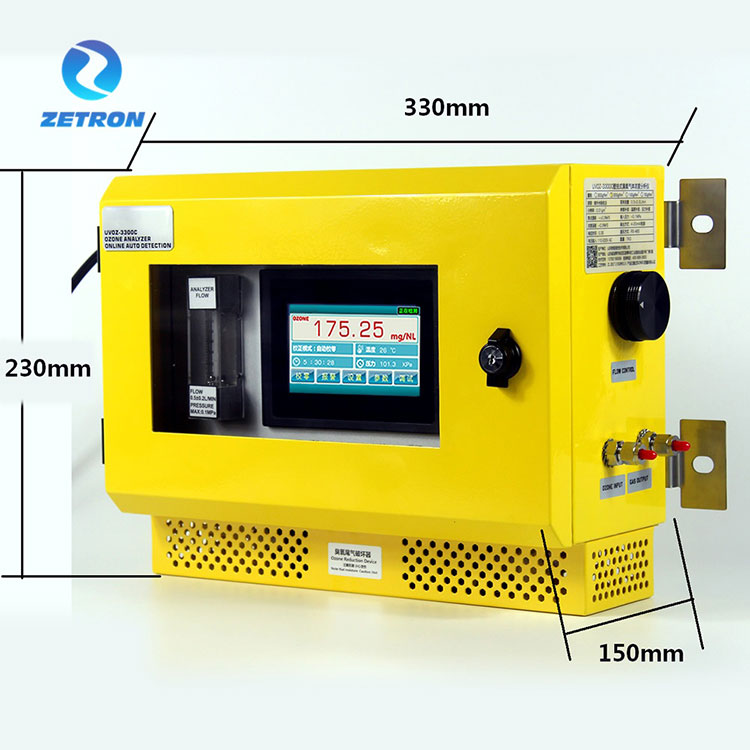

Өлшемі:	230мм(биіктігі）×330мм(ені)×150мм(тереңдігі)
Стандартты конфигурация:	□Антисептикалық шығын өлшегіш     □сүзгі   □Озон қалдықтарын жойғыш  □ сынама алу сорғысы
