Ерітілген озон мониторы

Ерітілген озон мониторын жеткізуші

Анықтау принципі: ағын судағы, таза судағы немесе жартылай өткізгіш өнеркәсібіндегі еріген озон суының концентрациясын талдау және анықтау үшін қолданылатын ультракүлгін қос жолды сіңіру әдісі.

Өлшем диапазоны: 0-20ppm; 0-50 бет/мин; 0-100 бет/мин; 0-120 бет/мин; 0-180 бет/мин; 0-200 бет/мин.

Өнім мүмкіндіктері: Бұл ультракүлгін еріген озон мониторында ішкі жарық көзін автоматты реттеу функциясы бар, ол нөлдік нүктенің тұрақтылығын қамтамасыз ету үшін нөлдік нүктенің анықтамалық жарық деректеріне негізделген нақты уақыт режимінде жарық диодты жарық көзінің жарықтығын реттей алады. Бұл ультракүлгін оптикалық озон суының концентрациясы анализаторын ерітілген озон су құбырына параллель немесе тізбектей қосуға болады, ол негізінен ағынды судағы, таза судағы немесе жартылай өткізгіш салалардағы еріген озон суының концентрациясын талдау және анықтау үшін пайдаланылады.

Бұл ерітілген озон анализаторында ультракүлгін сәуле көзі бар автоматты реттеу жүйесі функциясы бар, ол нөлдік нүктенің тұрақтылығын қамтамасыз ете отырып, тұрақты нөлдік нүкте деректерін сақтау үшін анықтамалық жарық деректеріне сәйкес ультракүлгін жарықдиодты жарық көзінің жарықтығын нақты уақыт режимінде реттей алады. Бұл біздің компанияның патенттелген өнімі. Бұл ультракүлгін оптикалық озон су концентрациясы анализаторы 24 сағат бойы тоқтаусыз үздіксіз жұмыс істей алады.

Ерітілген озон анализаторы - өнімге шолу

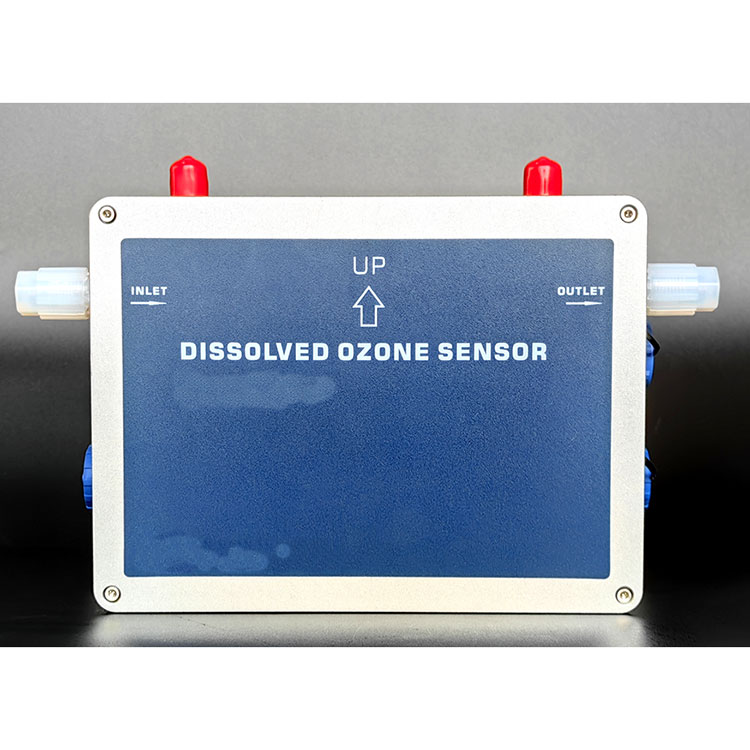

Ерітілген озон концентрациясының анализаторы ультракүлгін спектрофотометрия көмегімен ультра таза судағы немесе тұрақты лайлы судағы озон құрамын тікелей өлшеу болып табылады. Теңшелетін нұсқасы HF болып табылады, оны 20% фтор қышқылының озон сулы ерітіндісі үшін пайдалануға болады. Озон суымен жанасатын материалдарға PTFE, FFPM, PFA және кварц немесе сапфир жатады. OZ-300W ультракүлгін еріген озон суының концентрация анализаторы кіріс және шығыс тесігімен жабдықталған және сенсорлық экранның жұмыс интерфейсімен жабдықталған. Шығу 4-20мА және RS-485 сигналдық желілері бар PLC-ге тікелей қосылған.

Ерітілген озон концентрациясы анализаторында ультракүлгін сәуле көзі бар автоматты реттеу жүйесі функциясы бар, ол нөлдік нүктенің тұрақтылығын қамтамасыз ете отырып, тұрақты нөлдік нүкте деректерін сақтау үшін анықтамалық жарық деректеріне сәйкес УК жарықдиодты жарық көзінің жарықтығын нақты уақыт режимінде реттей алады. Бұл біздің компанияның патенттелген өнімі. Бұл озон анализаторы 24 сағат бойы тоқтаусыз үздіксіз жұмыс істей алады. Осы озон концентрациясы анализаторының жоғары тұрақтылығына шынайы қос сәулелік оптикалық жүйені және өте ұзақ өмір сүретін ультракүлгін жарықдиодты жарық көзін пайдалану арқылы қол жеткізіледі.

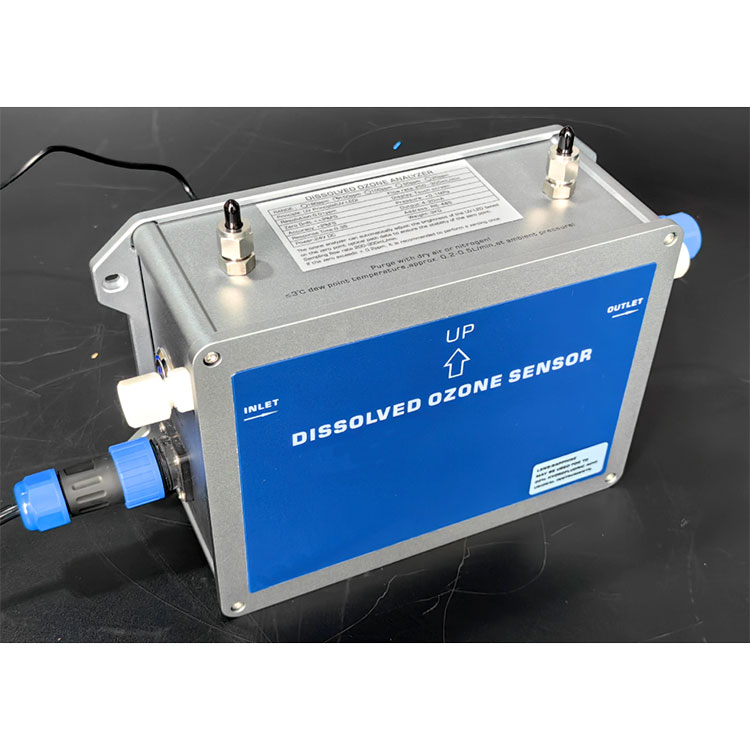

Ерітілген озон концентрациясы анализаторының қабығы - шашырауға төзімді дизайны бар алюминий қабық, қорғаныс деңгейі: IP65, өлшемі: 260x160x90mm (WxHxD) және салмағы шамамен 3 килограмм. Бұл ерітілген озон суының концентрациясы анализаторын қабырғаға орнатуға болады, оның артында ілгегі бар. Орнату қажет болғанда төрт бекіту кронштейндері беріледі.

Ерітілген озон су концентрациясы анализаторының кіріс ағынының жылдамдығы 200-300 мл/мин құрайды. Ағынды бақылау қажет болса, ерітілген озон су концентрациясы анализаторының шығысына дроссельдік клапан немесе шығын өлшегіш орнатылуы керек. Бұл дроссель клапаны сенсордың артында орналасуы керек (ешқашан оның алдында емес! Кіріс бөлігіне дроссель клапанын орнату көпіршіктерді тудырады, сондықтан су көпіршіктері бар озон суының еріген озон су анализаторына кіруіне қатаң тыйым салынады.)

Ерітілген озон суының концентрациясы анализаторының кіріс суының тазалығын және еріген озон суы анализаторының ішкі сенсорларының тазалығын сақтау қажет. Әр 2 апта сайын еріген озон су концентрациясының анализаторының нөлдік нүктесін калибрлеу ұсынылады. Нөлдік нүктені калибрлеу кезінде озоны немесе түсі жоқ таза суды енгізу керек

Ерітілген озон анализаторы - Өнімнің ерекшеліктері:

Сынақ әдісі: қос жолды ультракүлгін жұту әдісі, ұзақ өмір сүретін жарық көзі жүйесі, жоғары өлшеу дәлдігі.

Өлшеу принципі: Ламберт Беер заңы бойынша дәл өлшеу фотометриялық жұтылу принципі арқылы жүзеге асырылады.

Өлшем диапазоны: 0-20ppm; 0-50 бет/мин; 0-100 бет/мин; 0-120 бет/мин; 0-180 бет/мин; 0-200 бет/мин.

Жарық көзі жүйесі: Шетелдік ұзақ қызмет ететін ультракүлгін жарық көзі жүйесі (толқын ұзындығы 253,7 нм), 3 жыл тегін кепілдігі бар.

Қолданылуы: Су өткізбейтін авиациялық штепсельдік терминалдармен жабдықталған үй ішінде орнату және пайдалану.

Жеңіл бассейн жүйесі: бөлек жарық бассейнінің технологиясы, ағып кетпейтін, жоғары қысымға төзімділік және жоғары ағын жылдамдығына төзімділік.

Интеллектуалды компенсация: автоматты нөлдік реттеу және автоматты жарық көзін өтеу функциясымен жабдықталған.

Жұмыс әдісі: Оны қолмен нөлге келтіруге болады және нөлдеу кезінде аспапта озонның сулы ерітіндісінің жоқтығына көз жеткізу керек.

Дисплей бірлігі: мг/л, ppm қосымша.

Деректерді көрсету: ажыратымдылығы жоғары түсті сенсорлық экран.

Шығу функциясы: 4-20мА, RS485 байланысы.

Автоматты нөлдік реттеу: нөлдік нүктенің тұрақтылығын қамтамасыз ете отырып, тұрақты нөлдік нүкте деректерін сақтау үшін анықтамалық жарық деректеріне негізделген ультракүлгін жарықдиодты жарық көзінің жарықтығын нақты уақыт режимінде реттей алады.

Бірнеше нұсқалар:

Қалыпты нұсқасы кран суы мен тазартылған су үшін қолданылады.

HF нұсқасын 20% фтор қышқылының озон сулы ерітіндісі үшін пайдалануға болады.

Ерітілген озон анализаторы - Өнімнің құрылымы мен құрамы

【1】Қабырғаға орнатылатын орнату өлшемдері

【2】Дисплей тақтасы және дисплей экраны

【3】Қуат кірісі, сигнал шығысы, кіріс және шығыс

Қуат кірісі:

Сигнал терминалының шығысы:

DISSPLAY SIGNAL терминалы: қашықтағы дисплей сигналдарын қосу үшін пайдаланылады (бұл машинада дисплей экраны бұрыннан бар)

Ультракүлгін еріген озон су анализаторының үстіндегі газ интерфейсі сығылған ауа интерфейсі үшін пайдаланылады. Озон суының температурасы тым төмен болса, аспаптың ішкі озон су құбырында конденсацияның алдын алу үшін құралға сығылған ауаны енгізу ұсынылады.

 Ерітілген озон анализаторы - Өнімді қосу процесінің диаграммасы

Ерітілген озон анализаторы - оң қысымды тармақты сынамаларды қосу схемасы

(Бөлінген сынама алу үшін осы қосылу процесін пайдалану ұсынылады. Шығын өлшегішті еріген озон су анализаторының шығысына орнату қажет екенін ескеріңіз.)

Ерітілген озон анализаторы, теріс қысымды су сорғысының сынамаларын қосу схемасы

(Бөлінген сынама алу үшін осы қосылу процесін пайдалану ұсынылады. Шығын өлшегішті еріген озон су анализаторының шығысына орнату қажет екенін ескеріңіз.)

Ескертпе: ерітілген озон су шығынын өлшегішті өндіруші стандартты конфигурация жабдығы, ал теріс қысымды су сорғысы қосымша өнім болып табылады. Оны бөлек сатып алу үшін өндірушімен кеңесуге болады.

Ескертпе: Дисплей нұсқасынсыз өндіруші сымды сенсорлық экран керек-жарақтарын бөлек конфигурациялайды (сым ұзындығы 2 метр ішінде)

Ерітілген озон анализаторы - Техникалық параметрлер:
